Descriere
Automatizare fotovoltaice 125A 4P
switch automatic transfer
Comutator Automat ATSE
Aparat de comutare automata de la invertor la reteaua electrica pe acelasi circuit catre consumatori.
Datele tehnice:
Rata curent Amperi: 6,10, 25, 32, 40 si 50, 63A, 125A
Aplicatii electrice: clasaB
Categoria: AC$ ~ 33B
Voltaj 220v sau 380V cu 3P/4P
Frecventa 50/60 Hz.
Icm-Peak 9,18KA
Rata de scurt circuit -valoare efectiva: 6KA.
Sigurante inlocuibile.
| Comutator Automat ATS | |
|
Curent
|
AC
|
| Numar poli | 4 |
| Voltaj | 220V/FAZA |
| Curent | 125A |
| Grad protectie | IP20 |
| Frecventa | 50Hz |
| Temperatura lucru | -5°C – +65°C |
| Grosime cablu | 4-16 mm |
| Garantie | 12- 24 luni |
automatizare solara 125A- 4P
Garantia 2 ani pentru automatizare fotovoltaice 125A 4P
ATSE poate fi instalat direct în dulapul de control al puterii.
Utilizatorii se pot conecta după instalarea ATSE (consultați proiectarea și utilizarea). Conform valorii curente, utilizați un conductor adecvat pentru a conecta partea de rețea (borna superioară) și partea de sarcină (borna inferioară) a MCB cu energie electrică normală și energie electrică de rezervă. Conexiunea paralelă în fază la partea de sarcină și asigurați-vă că secvența de fază a energiei electrice normale și a energiei electrice de așteptare trebuie să fie în concordanță (fir conform secvenței A, B, C, N). Pentru 3 poli ATSE ar trebui să adauge un conductor cu secțiune de cel puțin 0,3 mm2 pentru a conecta corect linia exterioară de alimentare, astfel ATSE poate funcționa corect. Pentru 4 poli sau 2 poli ATSE, polul N al puterii electrice normale și puterea electrică de așteptare ar trebui conectat la polul N al MCB, respectiv. În plus, atunci când instalați ATSE, vă rugăm să împământați în mod fiabil la marca de împământare.
8. Folosiți
1) Utilizare normală, setați comutatorul controlerului la funcția automată. În funcționarea automată, controlerul ATSE monitorizează puterea electrică normală și puterea electrică de așteptare și afișează starea de funcționare a ATSE. Atunci când întreruperea normală a tensiunii, novoltajul, eșecul, ATSE va transfera automat sarcina de la alimentarea normală la cea de așteptare. Dacă alimentarea normală devine corectă, ATSE va transfera automat sarcina de la alimentarea de așteptare la alimentarea normală. Dioda luminoasă de pe panoul de comutare indică situația de oprire.
2) Dacă nu adoptați transferul automat sau aveți nevoie de altă operare manuală, setați controlerul la manual. În timpul funcționării manuale, controlerul oprește funcționarea și funcționarea manuală poate dezactiva întrerupătorul, iar comutatorul nu se transferă automat.
3) Când ATS este scurtcircuitat sau suprasolicitat, MCB-ul ATSE va proteja declanșarea. Dacă afișajul de alimentare este normal, mânerul MCB este pornit. În cazul în care MCB a protejat declanșarea, utilizatorii ar trebui să seteze manual și să acționeze cu mâna comutatorul la frâna de separare duală și să verifice motivul declanșării. După rezolvarea problemelor, vă rugăm să setați din nou controlerul la automat pentru a funcționa.
4) Când transferul ATS la automat din manual, dacă alimentarea normală și cea de așteptare sunt normale, ATS va conecta în prealabil alimentarea normală la încărcare (chiar dacă încărcați puterea de așteptare conectată în urmă)
9. Problemele care au nevoie de atenție!
Când utilizatorii testează sau operează, vă rugăm să respectați regulile relative și să acordați atenție următoarelor aspecte pentru a vă asigura că utilizați corect ATS.
1) Conductorul neutru N nu poate fi conectat în mod greșit, trebuie să se conecteze în mod fiabil, altfel ATS nu poate funcționa corect, chiar și arde controlerul și motorul.
2) Pământul de protecție al ATS trebuie să fie conectat în mod fiabil pentru a asigura siguranța.
3) Semnalul de eșantionare pentru detectarea puterii de lucru a controlerului și a sursei principale de alimentare este preluat din partea sursei de alimentare a circuitului principal, iar puterea de lucru a terminalului de conexiune auxiliar utilizat pentru indicatorul de conectare este preluată din circuitul principal, deci nu poate avea test de tensiune între bornele de rezervă (cu excepția cazului în care demontați firele secundare). Poate avea test de tensiune de frecvență de putere între circuitul principal și carcasă sau între bornele auxiliare secundare și carcasă.
10. Depanare simplă
Când utilizatorii găsesc defecte, pot solicita profesioniștilor să testeze și să facă față. Păstrați-vă departe pentru siguranță atunci când funcționați. Sau contactați departamentele noastre de servicii specializate.
1) Alimentarea dublă este activată, dar ATSE nu poate transfera automat
1 Verificați Auto / manual ar trebui să fie în poziție automată.
2 Verificați dacă linia de intrare este corectă sau nu, dacă secvența de fază este conformă sau nu, iar cablajul este solid și fiabil sau nu.
3 Verificați dacă siguranța nu este arsă.
2) Alimentarea dublă este pornită, iar puterea de așteptare ATS este pornită.
4 Verificați dacă linia de alimentare normală are tensiune sau nu.
5 Verificați Asigurările utilizate în mod obișnuit
6 Verificați dacă lumina externă este conectată greșit sau nu.
Garanția 2 an pentru Automatizare fotovoltaice 125A 4p
Cand tensiunea sistemului fotovoltaic ajunge la valoarea optima, managerul de retea deconecteaza reteaua externa si trece pe reteaua sistemului fotovoltaic.
Tensiune Nominală : 230 VAC sau 380VAC 50 / 60Hz
Timp de comutare : < 4S
Curent maxim: 125A.
Putere maxima iesire : 24800W
Comutatorul de putere, poate trece automat la putere normală sau la puterea de rezervă. Comutatorul nu poate porni sau opri generatorul.
Apăsați butonul pentru Automat, comutatorul va comuta la putere normală sau putere rezervată în mod automat.
Apăsați butonul pentru Manual, apoi trebuie să comutați manual Direcție.
Instalare verticală sau orizontală.

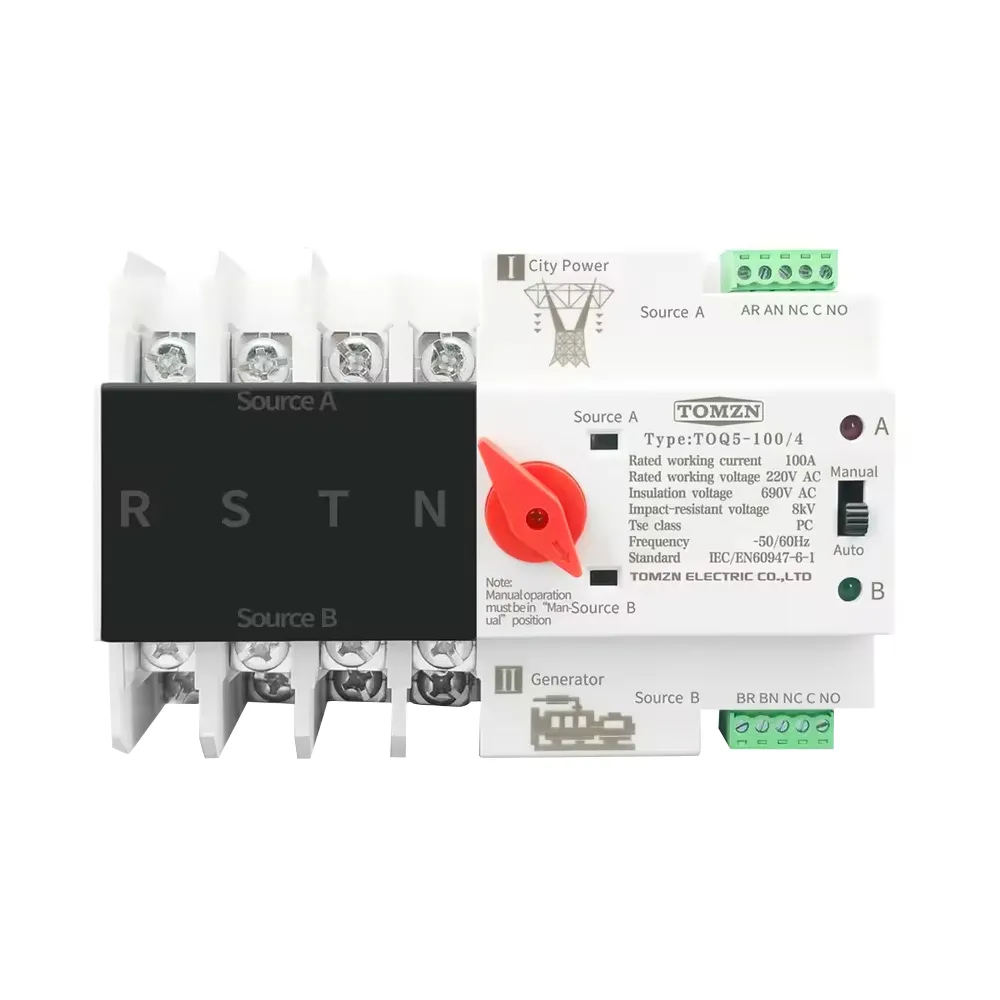

4P 125A 380V MCB type Dual Power Automatic transfer switch ATS
1. Dual power Automatic transfer switch can switch to Normal power or reserve power automatically. Please noted that the switch can’t turn on or turn off the generator. This switch Normal power first. If normal power on, the switch will switch to Normal power. If normal power off, and reserve power on, the switch will switch to reserve power.
2.Wire
Press the button to Automatic, the switch will switch to Normal power or reserve power automatically.
Press the button to Manual, Then you have to switch the Direction manually.
1.Application
TOQ3D is terminal type automatic transfer device. It’s suitable for 3 phases 4 wires (or 1 phase 1 wire) dual power grid with AC 50/60Hz, rated voltage 400V/230V and rated current up to 63A. When one power goes wrong (only test normal Phase A voltage and reserve Phase A voltage, only test loss voltage or loss phase),it will automatic connect one or several load circuits from one power to the other power automatically, to ensure normal power supply of load circuits.
The automatic transfer switch conforms to IEC60947-6-1 and GB/T14048.11
2.Normal conditions for operation and installation: Environmental Temperature Condition:-5~+40°C Installation site is not more than 2000 meters above sea level. Pollution Level: Grade 3
Installation Category: 3
Vertical installation or horizontal installation
4. Main parameter
Rated Current Ie A 125
Electrical Appliances Class CB
Use Category AC~33B
Tripping Current 5~10In (Type C), 10~15In (Type D),
Rated voltage Ue 220V (2P),380V (3P or 4P)
Rated frequency 50/60Hz
Rated short circuit connecting ability Icm (Peak) 9.18KA 6.615KA
Rated short circuit breaking ability Icn (effective value) 6KA 4.5KA.
Producător Tomzn
Comanda aici automatizare solara 63A 2P sau 125A 2P.
