Descriere
| Numar randuri | 2 |
| Numar maxim de module | 24 |
| Nivel protectie | IP 66 |
| Tip aplicare | PT – pe tencuiala, zidarie |
| Echipat | Sina DIN 35 mm, 1 x presetupe PG9, 2 presetupe M25x1.5mm |
| Dimensiuni | 410 x 390 x 140 mm. |
Garanția 2 ani pentru tablou fotovoltaice 10kw trifazat.

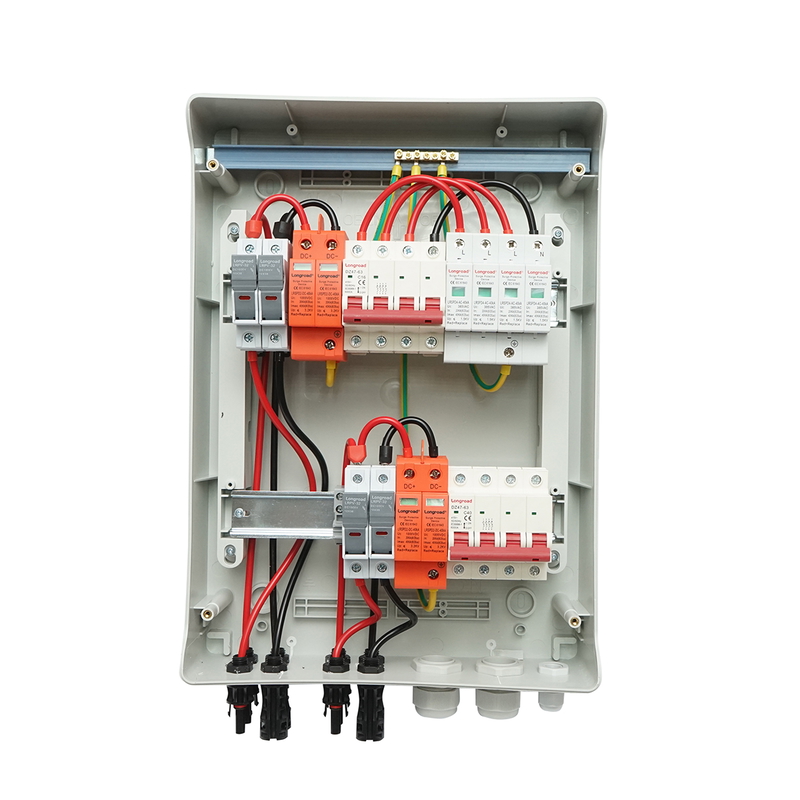

Tablou fotovoltaice 10kw trifazat
Un tablou fotovoltaic trifazat pentru 10 kW este un echipament electric esențial pentru protecția și distribuția energiei generate de un sistem fotovoltaic de 10 kW conectat la o rețea trifazată. Iată o descriere completă a componentelor și funcțiilor sale:
1. Tipuri de tablouri implicate
- Tablou DC (curent continuu) – între panouri și invertor
- Tablou AC (curent alternativ) – între invertor și rețeaua trifazată
- Tablou combinat (DC+AC) – opțional, include ambele într-o singură cutie
2. Componente principale ale unui tablou fotovoltaic 10kW trifazat
Pe partea DC:
- Siguranțe fuzibile sau automate pe fiecare string (ex: 2-4 stringuri)
- Descărcătoare supratensiune DC – protecție la trăsnet/supratensiuni
- Separator de sarcină DC (switch-DC) – pentru întreruperea circuitului în scop de mentenanță
Pe partea AC (trifazat):
- Disjunctor trifazat – protecție la scurtcircuit/suprasarcină (curent de ieșire ~16 A la 400V)
- Descărcătoare supratensiune AC trifazate
- Contactor/opritor de urgență (opțional)
- Contor de energie (opțional) – pentru monitorizare individuală
- Protecție diferențială (RCD) tip A sau B – dacă cerut de normativ sau de distribuitor
3. Specificații tehnice orientative
- Putere nominală invertor: 10 kW
- Tensiune ieșire AC: 400 V (trifazat)
- Curent nominal: aproximativ 14–16 A
- Grad protecție carcasă: IP65 (exterior) / IP54 (interior)
- Montaj: pe perete sau pe stâlp
4. Preț estimativ
Un tablou complet echipat pentru 10 kW trifazat (DC+AC) costă între 600 și 1200 EUR, în funcție de marca componentelor (Schneider, ABB, Eaton etc.), numărul de stringuri, nivelul de protecție și accesorii incluse.
Doriți o schemă electrică simplificată sau un model de configurare pentru un anumit tip de invertor (Huawei, Fronius, Growatt etc. solicitați prin comanda dumneavoastră online.
