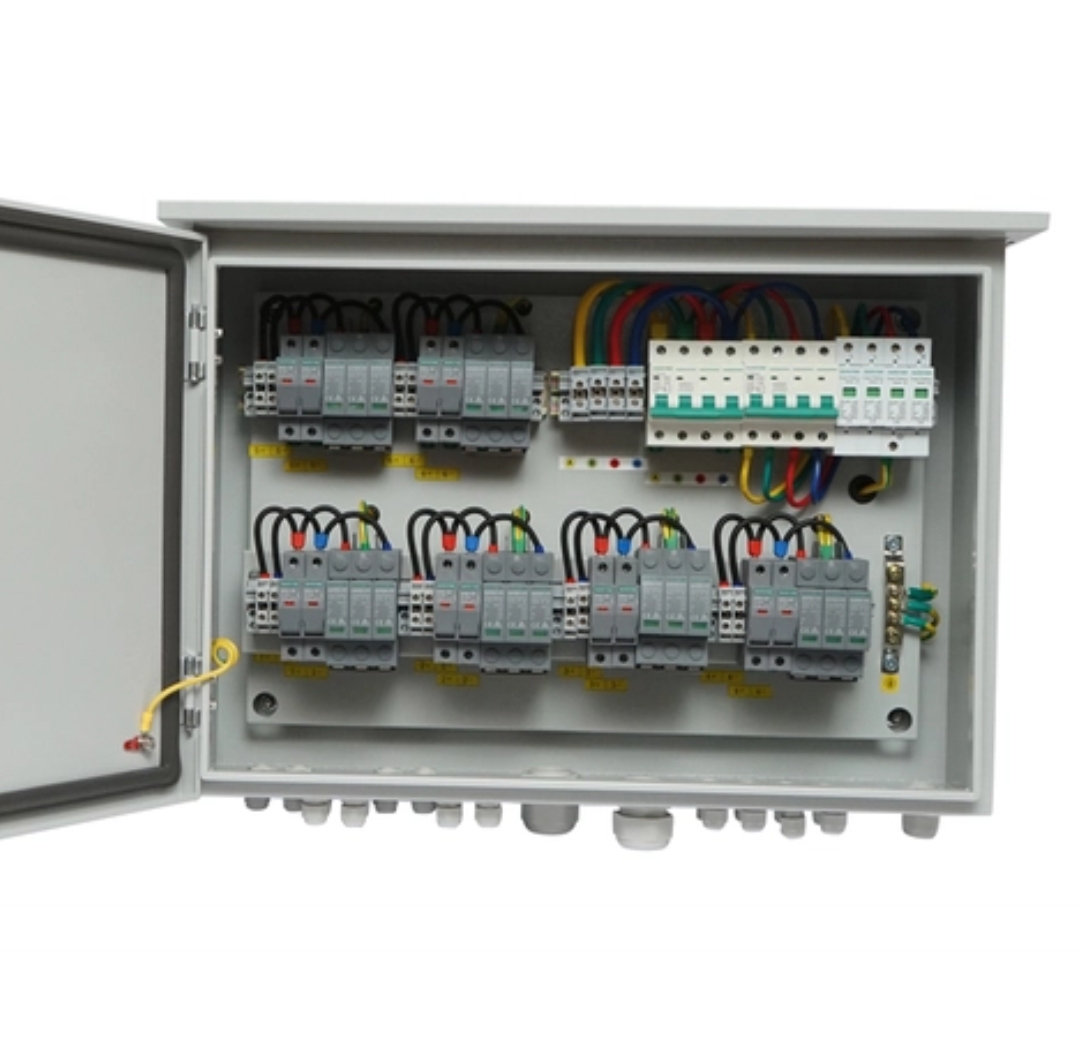

Tablou fotovoltaice echipat 30kw 380V
Tablou fotovoltaice echipat 30kw 380V
Specificații tablou fotovoltaice echipat 30kw 380V:
| Dimensiuni | 590 x 450 x 200 mm |
| Protectie | IP 65 |
| Montare | Aparent, PT |
| Echipat cu prestupe cablu IP65 | |
| M36 x 1.5 (int 25 mm) | 2 buc |
| M25 x 1.5 (int 15 mm) | 1 buc |
| M16 x 1.5 (int 9 mm) | 24 buc |
| ECHIPARE TABLOU | |
| 1. Siguranta automata tip intreruptor SCB8-63 | C63 |
| Curent nominal | 63 A |
| Numar poli | 4 P |
| Tip curent | AC 400V |
| Frecventa | 50/60 Hz |
| Capacitate de rupere la scurtcircuit | 6 KA |
| 1. Siguranta automata tip intreruptor SCB8-63 | C16 |
| Curent nominal | 16 A |
| Numar poli | 4 P |
| Tip curent | AC 400V |
| Frecventa | 50/60 Hz |
| Capacitate de rupere la scurtcircuit | 6 KA |
| 1. Descarcator la supratensiune cu semnalizare | ACSPD,380VDC 2040KA, 4P SUP1-40 |
| Clasa | T2 |
| Tip | C |
| Curent nominal de descarcare In | 20 kA |
| Curent maxim de descarcare Imax | 40 kA |
| Nivel de protectie la soc nominal Up | 2.0 kV |
| Tensiune maxima de functionare continua UC | 420 V |
| Numar poli | 4 P |
| 6 String-uri/siruir ce contin | |
| 2. Separatoare fuzibile gPV | SRD-30 |
| Numar poli | 1 P |
| Tensiune nominala | 1100 V |
| Curent nominal maxim | 30 A |
| Echipat cu siguranta fuzibila | 10 x 38 mm |
| 1. Descarcator la supratensiune cu semnalizare | SUP2H1-PV |
| Numar poli | 3 P |
| Clasa | T2, PV |
| Tip | C |
| Curent nominal de descarcare In | 20 kA |
| Curent maxim de descarcare Imax | 40 kA |
| Nivel de protectie la soc nominal Up | 3.8 kV |
| Tensiune maxima de functionare continua Ucpv | 1000 VDC |
